Schichtdicke bestimmen - Harteloxieren

Hallo,

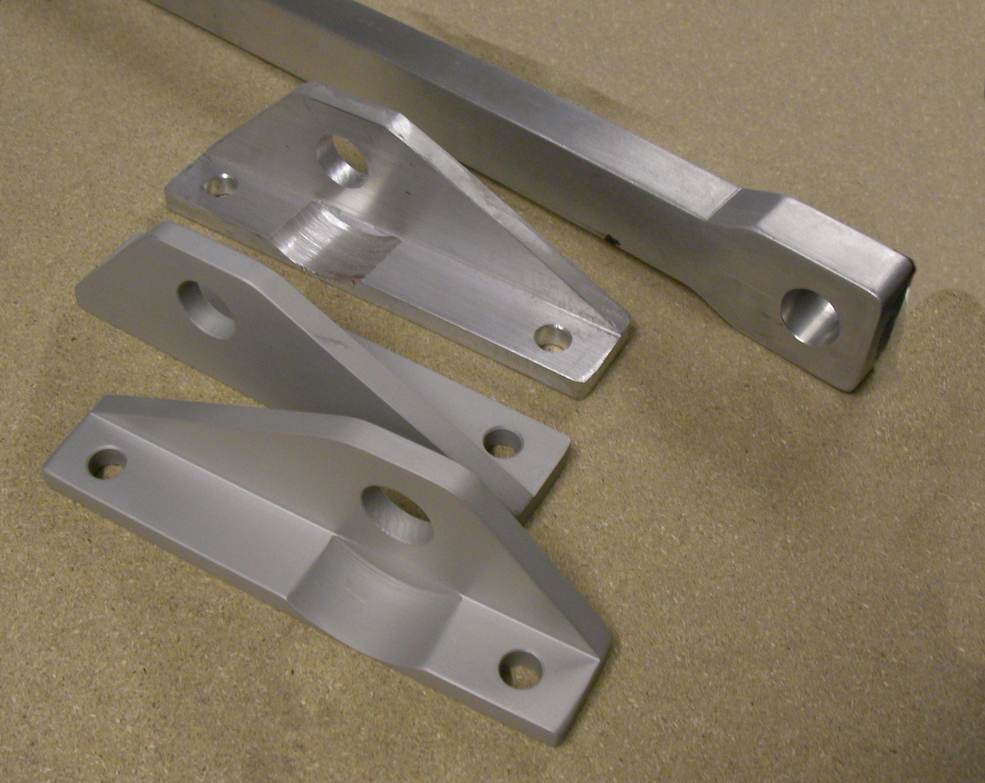

ca. 50 Teile (AlMgSi1) möchte ich für ein (Salzwasser) Boot eloxieren - laut Konstrukteur besser sogar Harteloxieren. Ich habe jetzt die ersten 4 Winkel einfach mal mit dem Harteloxiermittel eloxiert (3h, 10 bis 19 Volt, konst 3A, 300 cm² ) Das Bad wurde assen ca. 35 Grad warm. Die Teile sehen wunderschön goldig aus (s. Foto vorne eloxiert, hinten roh). Aber die Schichtdicke kann ich nicht beurteilen. Meine Fragen:
1. Kann man irgendwie die Schichtdicke bestimmen (Strom messen, kratzen..)?
2. Gerade habe ich gelesen das man nicht über 20 Grad kommen sollte: Kann man nicht anstelle einer Kühlung einfach länger mit geringeren Strom eloxieren?
3. Einige Teile sind bis zu 70 cm lang. Ein langes Bad mit PVC-Folie zu bauen ist kein Problem. Aber einen so großen Kochtopf hat meine Frau nicht. Muß denn nachher gekocht werden um das Teil korrisoinsfester
zu machen?

Mit freundlichen Grüßen
Matthias

Hallo!

1. Kann man irgendwie die Schichtdicke bestimmen (Strom messen, kratzen..)?

Das geht zuverlässig nur über Schichtdickenmessgeräte.

2. Gerade habe ich gelesen das man nicht über 20 Grad kommen sollte: Kann man nicht anstelle einer Kühlung einfach länger mit geringeren Strom eloxieren?

Nein, das funktioniert nicht. Die Wärme führt zu einer höheren Rücklösung der Schicht durch die Säure. Bei längerer Baddauer ist diese ebenfalls zu hoch. Für Harteloxalschichten ist eine halbwegs niedrige Temperatur zwingend.

3. Einige Teile sind bis zu 70 cm lang. Ein langes Bad mit PVC-Folie zu bauen ist kein Problem. Aber einen so großen Kochtopf hat meine Frau nicht. Muß denn nachher gekocht werden um das Teil korrisoinsfester
zu machen?

Die Versiegelung ist meist notwendig. Ohne diese bleibt die Oberfläche sehr adhäsiv und lässt sich schlecht reinigen.
Wenn Ihnen die Teile unverdichtet zusagen, kann man diese natürlich auch weglassen.

Mit freundlichen Grüßen,
Christoph Drube
Electronic Thingks

Hallo,

lange Bauteile kann man z.B. in einem Edelstahl-Ofenrohr (nur preiswert bis 150mm Durchmesser) kochen. Da es sich um Meterware handelt ist man in der Länge sehr flexibel. Boden einfach zuschweissen (lassen).

Thomas.

Hallo!

Die Schichtdicke könnte man bestimmen, indem man die Dicke des Werkstücks an einem genau definierten Punkt VOR der Anodisierung mit einem hinreichend ganauen Mikrometer mißt, und den Vorgang NACH abgeschlossener Prozedur wiederholt.
Schichtdicke = halber Differenzwert.

Rudi

Hallo
Diese Messinstrumente nennen sich Bügelmessschrauben und sind nicht gerade billig. Diese bekommt man nur in 25 mm Abstufungen zu kaufen.

Dabei wärs auch ganz gut sich jene zuzulegen, welche auch aufs tausendstel messen können.

Wie diese z.B.
www.messwelt.com/Buegelmessschrauben-Zae...-Zaehlwerk-167/Buege lmessschrauben-mit---Zaehlwerk-515.html

Das ist z.B. meine Kollektion:

Micrometerschraube

Mfg
Walter

@ katerleo: Die mechanische Messung kann zu keinem ordentlichen Ergebnis führen, da die Schicht ja auch ins Material hineinwächst. Ausserdem hat man noch die Rücklösung, je nach Bedingungen.

Das Thema wurde auch schon hinreichend behandelt, einfach mal die Suchfunktion benutzen.

Thomas
