Erster Versuch-Einige Fragen

Hallo liebes Forum,

ich lese schon seit einiger Zeit mit und habe nun meinen ersten Eloxierversuch gestartet; was soll ich sagen, er ging in die Hose.

Mein Aufbau sah wie folgt aus:

Erster Versuch:

Bleiblech als Kathode, Alu 99,5% als Anode.
Alu gebeizt und anschließend gespült und für 60 Min mit 12V eloxiert-> wieder mit dest. Wasser gespült und dann in Simplicol Farbe Rot für 20 Min.
Leider ging die Farbe beim ersten Kontakt mit Wasser ab.

Zweiter Versuch:

Alu 99,5 Kathode und Anode.
Gebeizt, Gespült und dann für 120 Min eloxiert. Diesmal nahm ein kleiner Bereich minimal Farbe auf aber immer noch nichtmal ansatzweise zufriedendstellend. Während des Eloxierens floss nur ein Strom von 0,5A müsste da nicht etwas mehr kommen? Das Netzteil schafft 4A

Ich bin am verzweifeln!!!

Woran kann es liegen? Ich habe leider kein geregeltes Netzteil zur Verfügung weil bevor ich mir Eloxierfarbe und ein Netzteil zulege meine Legierung testen wollte, wozu es ja garnicht kam weil es nichtmal mit Alu 99,5 funktionierte.

Ich hoffe einige der Profis hier haben ein paar Tips für mich.

Vielen Dank!

Hallo, Max!

Nicht böse sein, das ist Ironie:
Du erzählst da die Geschichte des Rennfahrers, der sich ein Rennfahrzeug erst zulegen will, nachdem er mittels seines Seifenkistchens die Windschlüpfrigkeit seines Helms getestet hat...

Ich hoffe, es war zu verstehen, worauf ich hinaus will.

Ein regelbares Netzgerät, mit dem man den Strom konstant halten kann, ist für's Eloxieren unabdingbar.
Ob linear geregelt oder Schaltnetzteil ist Geschmackssache, funktioniert beides.
Wichtig ist die maximal zur Verfügung gestellte Spannung, die sollte mindestens 30 V betragen.
Ein maximaler Strom von 10 A, der dauernd entnommen werden kann, reicht für den Anfang auch aus.

Dein Versuch war zum Scheitern verurteilt, weil durch die zu kleine Spannung von 12 V ein ebenso zu kleiner Strom geflossen ist, der keinen ordnungsgemäßen Schichtaufbau zustande brachte!

Bleikathode ist erste Wahl!

Grüße, Rudi

Erstmal vielen Dank für die Antwort!

Also kann ich das Eloxieren ohne eine Spannungsquelle <30V vergessen? Ich dachte für ein erstes Ergebnis kann ich es mit meinem 12V 4A Netzteil versuchen, na gut.

Aber zur Klärung:

Es floss ein Strom von ca. 500mA

12V / 0,5A = 24OHM

30V / 24OHM = 1,25A

Was würde mir in dem Fall eine 10A Netzteil nützen wenn doch nur maximal 1,25A benötigt werden? Oder liege ich mit meiner Rechnung falsch? Wirkt das Ohmsche Gesetz bei galvanischen Zellen nicht?

Habe auch hier im Forum von einigen Leuten gehört(gelesen) habe, die mit 12V Festspannung brauchbare Ergebnise erzielt haben. Teilweise hatten diese Probleme mit zu hohen Strömen?!

www.electronic-thingks.de/forum.html?read,8,1440,1442#msg-1442

Hallo, Max!

Wenn Du die Anleitung gelesen hast, dann kennst Du die heilige Formel des (Hobby-) Eloxierers:
Bei einer Säurekonzentration von 15% und einer Badtemperatur von 15 - 20° C hat ein Strom von 1,5A pro 100cm² von der Säure benetzter Oberfläche 60 Minuten lang zu fließen.
Der Strom muß also einstellbar sein und konstant gehalten werden können. Daher Labornetzteil!
Die Spannung, die erforderlich ist, den Strom durch das ganze System zu treiben, muß sich frei einstellen können und liegt bei den oben erwähnten Parametern bei ungefähr 15 - 18 V. Will man dickere Schichten erzeugen und wählt eine geringere Säurekonzentration von z.B. 10%, dazu noch tiefere Badtemperaturen von unter 10° C, dann kann die erforderliche Spannung leicht in Bereiche von 30 V und mehr steigen. Auch deswegen: Laborntzteil!

Erfahrungsgemäß werden die zu eloxierenden Werkstücke im Laufe der Zeit größer, man findet immer mehr Anwendungen, als man es sich anfangs denken kann! Plötzlich hat man dann ein Werkstück, das unbedingt eloxiert werden soll, aber deutlich mehr Strom erfordert, als das Netzgerät abgeben kann. Daher lieber gleich 10 A, als später einmal bei 6 A weinen müssen...

Grüße, Rudi

Außerdem sollte aus elektrotechnischer Sicht (ich bin kein Elektriker) auch darauf geachtet werden, dass das Netzteil bei deiner normalen Anwendung nicht mehr als 2/3 der Leistungsgrenze übersteigt. Luft nach oben sollte immer sein.
Allerdings ist bei deinen spärlichen Leistungsdaten die Deadline schon bei 48Watt erreicht.
Nur zum Vergleich: Kräne, Metallhaken und Konstruktionen, um schwere Teile anzuhängen haben ja auch nicht bei ihrer angegebenen maximalen Tragkraft die Grenze erreicht. Diese wird i.d.R. so gewählt, dass eine zwei- bis dreifache Sicherheit nach oben gewährleistet ist. Ebenso sollte es sich mit dem Netzteil verhalten.
Gruß Teiwaz

Nochmals vielen Dank für die Antworten.

Ich hätte die Möglichkeit ein günstiges 5A 0-30V Netzteil zu bekommen.

Kann ich dieses für mein Vorhaben benutzen oder wäre es rausgeschmissenes Geld?

Meine Teile die ich eloxieren möchte haben eine Oberfläche von 70,1 und in Ausnahmefällen 300cm² .

Es handelt sich bei mir also vorwiegend um Kleinteile die durch Fräsen/ Drehen bearbeitet wurden.

Hey ho meiner,

wie günstig ist günstig? denn kan man(/n) dir evtl dazu oder davon abraten

Die Erfahrung sagt in jedem Fall das einmal angefangen zu eloxieren, sich IMMER und ÜBERALL Teile finden die man(n) auf einmal loxxen will, ergo werden die Teile auch gern mal größer^^

mein Tipp: nimm ein 10´er und hab einfach Ruhe

Grüße, Benny

Wo bekommt man denn am günstigsten ein 10A Netzteil?

Was ich so finden konnte:

www.reichelt.de/Labornetzgeraete/HCS-320...=4952&artnr=HCS+3202

www.pollin.de/shop/dt/OTU4OTQ2OTk-/Strom...3010_0_30_V_10A.html

Was mich bei dem Reichelt Teil wundert ist der Aufdruck auf dem Gerät "AUX. OUTPUT MAX. 5A"
Obwohl in der Beschreibung steht: 0-10A. Was hat das zu bedeuten

nimm des Zweite

beim ersten ist zuviel Schnickschnack ( Ansteuern nur über Software !?! HÄÄ? ) für komisch Geld. 5Out Max interpretier ich mal als 5Ampere DauerlastStrom, also 5 Ampere die du Dauerhaft ziehen kannst, und 10 Maximal ( Kurzzeitig )

des Zweite hab ich so in Betrieb, nur von "QJE" is aber baugleich

Grüße, Benny

Sooo,

habe mir nun ein Netzteil ausgeliehen. 0-24V 20A und 0-40V 10A.

Leider nur mit Spannungsregelung.

Ich saß also fleißig eine Stunde daneben um den Strom konstant zu halten, wobei ich sehr wenig regeln musste.

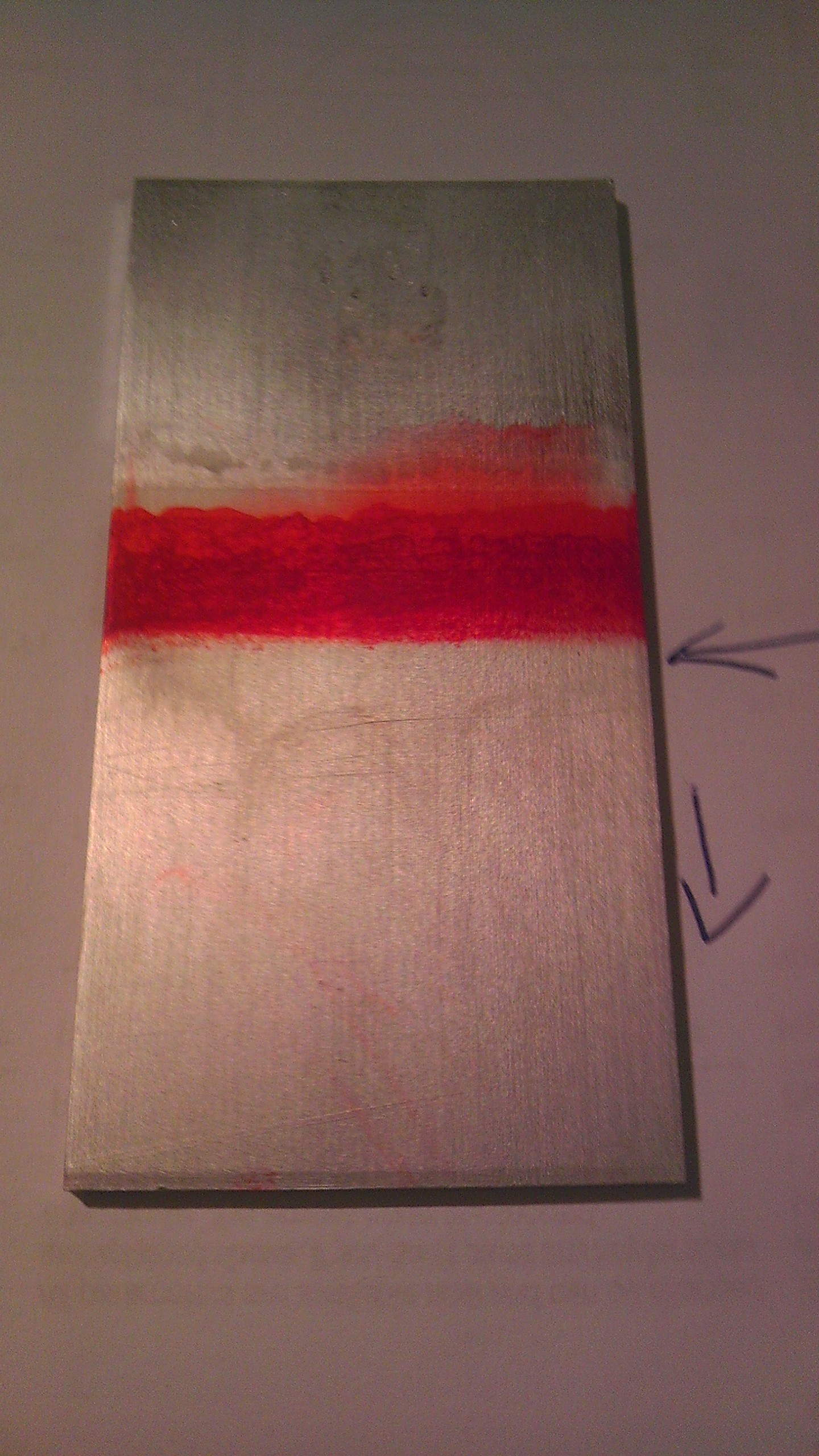

Nach dem Farbbad sah das Ergebnis leider so aus. Lediglich der Bereich der sich im Bereich der Oberfläche des Farbbades befand hat etwas Farbe angenommen.

Warum?

Außerdem musste ich die Spannung minimalst runterregeln, da der Strom leicht anstieg. Ich hatte eine Fläche von 59 cm² und ein Strom von 1A.

Anode und Kathode aus 99% Alu. Auch zeigt mein Multimeter das im Bereich des Pfeils der nach unten zeigt kein Durchgang zu messen ist.

Hat keiner Ne Idee wo die Ursache für das komische farbbild liegt

wie hast Du denn die Kontaktierung hergestellt und wie warm war das Bad während des Eloxierens?

Habe die Bleche direkt an Polklemmen zur hälfte in das Bad getaucht. Die Temperatur habe ich nicht überwacht da nur ein Strom von 1a floss

müssten wir mal auf die Antwort der Experten warten. Ich habe bei meinen ersten Versuchen festgestellt, dass in der Wohnung die Temperatur schnell mal über 20 Grad geht (auch bei 1A - 1,5A) ODER wenn ich es auf dem Balkon / der Terrasse mache bei der Jahreszeit die Temperaturen des Bades zu niedrig sind.

Ob es bei fehlender Überwachung / Regulierung aber zu einem so schlechten Ergebnis kommt weiß ich nicht ... wäre aber mal ne Vermutung, dass die Temperatur im unteren Bereich des Beckens nicht im Bereich zwischen 15-20°C war ... hast Du denn eine Badumwälzung im Einsatz?

Also es hat jetz doch geklappt.

Habe mir hier im Shop die Farbe gekauft und zusätzlich eine umwälzung verwendet, hier lag also der Fehler.
