Pelziger Belag nach Sealing

Erstmal Hallo.... ich bin neu hier

Ich habe ein kleines Problem:
Nach dem Sealing habe ich auf meinen Werkstücken einen schwarzen pelzigen Belag, der sich zwar mit einem Tuch entfernen lässt, jedoch würde ich mir diesen Arbeitsschritt natürlich gerne sparen.

Parameter:

Verwendete Legierung? AlMg3
Geometrie und Größe der Bauteile? Blech 2mm / 26x31mm

Oberflächenbehandlung? Glasperlenstrahlen
Womit wurde gereinigt? Alu-Reiniger aus dem Starterset
Konzentration des Reinigungsmittels? Nach Vorgabe
Badtemperatur? 50-60°C
Dauer der Reinigung? 2-3min

Zur Anodisierung (Anodising):
Badgröße? 8 Liter
Art der Säure und Konzentration im Bad? Schwefeläure, Senklot zeigt Wert 1.14
Badtemperatur (vorher - nachher)? 18°C / ca.22°C
Falls vorhanden: Art der Kühlung? nein
Badumwälzung? gelegentliches manuelles rühren
Art der Aufhängung der Werkstücke im Bad? Titandrähte
Dauer der Anodisierung? 1 Stunde
Strom/Spannung und Oberfläche der Werkstücke? 2.7A (für 11 dieser gezeigten Werkstücke gleichzeitig)

Zur Färbung (Dyeing):
Wie wurde vorher gespült? fließendes Wasser
Verwendeter Farbstoff? schwarz aus dem Starterset
Konzentration des Farbstoffs? 10g / Liter
pH-Wert? unbekannt
Wurde der Pufferzusatz verwendet? nein
Wurde der Konservierungszusatz verwendet? ja
Badtemperatur? 60-70°C
Badumwälzung? nein
Färbedauer? ca. 10 Minuten

Zur Verdichtung (Sealing):
Wie wurde vorher gespült? keine Spülung (muss man das?...das steht nirgends)
Art der Verdichtung: einstufig
Wurde Sealinglösung verwendet? nein
Wurde Sealsalz verwendet? nein
Badtemperatur(en)? kochendes Wasser. Ich verwende blankes Leitungswasser zum Sealing.
Verdichtungsdauer? 1 Stunde

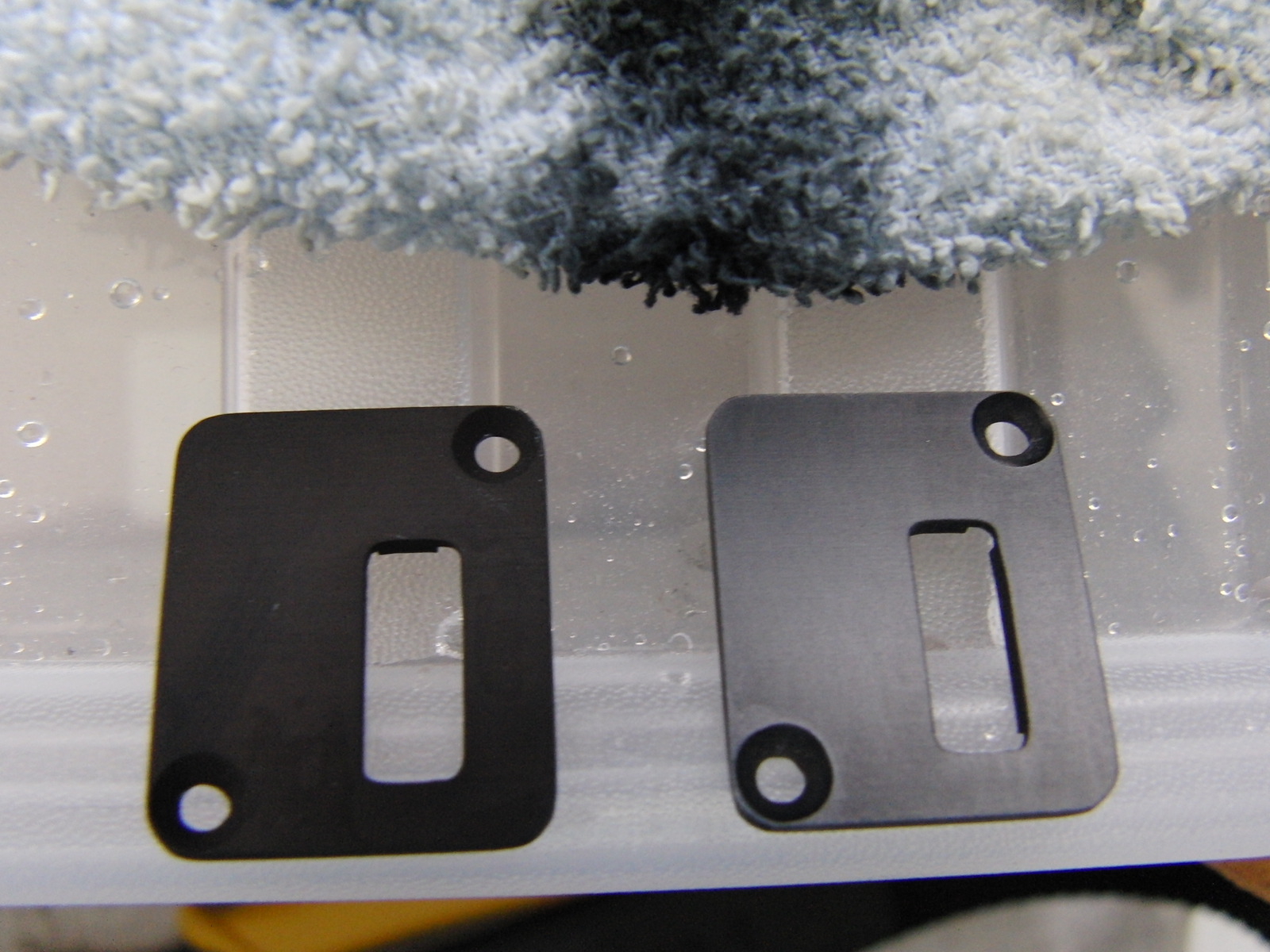

Auf dem Foto (das lässt sich leider schlecht fotografieren....ich habs mal möglichst "unvorteilhaft" gegen das Licht fotografiert):
Links der pelzige Belag, rechts das Werkstück so wie es sein soll nach dem abwischen.... es sieht in Wirklichkeit besser aus als auf dem Foto (schön schwarz mit mattem Glanz)

Ich bin mit meinem Ergebnis eigentlich zufrieden... bis auf diesen schwarzen Belag nach dem Sealing.
Wo könnte der Fehler liegen ?

Danke für Eure Hilfe...

...markus

So...nach langem Stöbern hier im Forum und bei Google bin ich draufgekommen, daß es sich um Sealingbelag handelt.

Schade, daß man hier nicht darauf hingewiesen wird.

Es ist nämlich ziemlich schwierig im Internet nach etwas zu suchen, von dem man den Namen nicht kennt.

...markus

MarkusWUG schrieb: So...nach langem Stöbern hier im Forum und bei Google ...
Schade, daß man hier nicht darauf hingewiesen wird.

Hallo, Markus!

Soo lange kann das "Stöbern" ja wohl nicht gedauert haben.
Ich habe 15 Sekunden gebraucht, um in der Eloxieranleitung (mit dem Starterset mitgeliefert, zusätzlich anklickbar links auf der Menüleiste!) den folgenden Punkt zu finden:

5.6 Versiegeln
Dieses ist der wesentliche Vorgang, um die harte und strapazierfähige Eloxaloberfläche zu erzeugen - und dabei relativ einfach. Das Werkstück wird einfach für ca. 60 Minuten in kochendes (nicht nur warmes!) Wasser gehalten. Dadurch schließen sich die Poren der Oberfläche und die Zwischenverbindung wir in ihre Endform überführt, die für die extreme Härte der Schicht verantwortlich ist. Wir empfehlen hierfür ebenfalls destilliertes Wasser und unsere speziellen Sealingzusätze, da normales Leitungswasser zu Kalkablagerungen führen kann.

Grüße, Rudi
